アルミ防音ガラリ

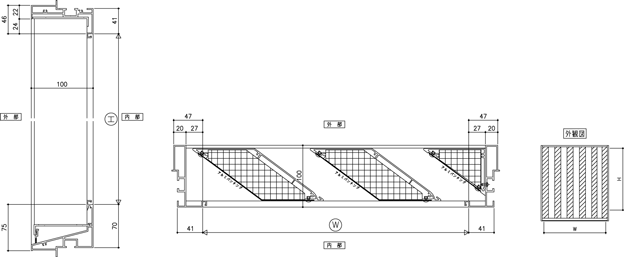

| 枠見込 | 開口率 | 枠仕様 |
|---|---|---|
| 100mm | 50％ | マルチ枠 |
- ※注1)試験散水量は毎分4000cc/m2(1時間当たりの降水量は240ミリに相当)、面風速は1.5m/s。
- ※注2)面風速には一般的に「面風速」と「通過風速(有効開口面風速)」がありますのでご注意ください。
- ※防水性能：(財)建材試験センター「換気ガラリの防水性能試験方法」に基づきます。「JSTM L-6401」
- ※通気性能：(財)建材試験センター「換気ガラリの通気性能試験方法」に基づきます。「JSTM L-6201」
- ※各製品の風切音についてはお問い合せ下さい。
| 遮音防水 ルーバー 70 |
遮音防水 ルーバー 100 |
遮音防水 ルーバー 180 |
遮音防水 ルーバー 250 |
遮音防水 ルーバー 270 |
遮音 ルーバー 100/50 |
|
|---|---|---|---|---|---|---|
| 125 （Hz） | 4 | 5 | 6 | 9 | 9 | 5 |
| 250 （Hz） | 3 | 7 | 8 | 9 | 8 | 7 |
| 500 （Hz） | 8 | 9 | 14 | 17 | 15 | 12 |
| 1000 （Hz） | 8 | 12 | 16 | 19 | 21 | 13 |
| 2000 （Hz） | 11 | 11 | 17 | 23 | 24 | 13 |
| 4000 （Hz） | 15 | 13 | 16 | 21 | 25 | 12 |
| 外風速（m/s） | 防水性能（※注1） | 通気性能（※注2） | ||
|---|---|---|---|---|
| 防水効率％ | 開口率 | 流量係数α | 抵抗係数ζ | |
| 10 | 99.3 | 50％ ※機械換時は30%で 推奨通過風速 |
（面風速時） （通過風速時） |
（面風速時） （通過風速時） |
| 15 | 96.6 | |||
●連窓、段窓は可能です。 ●網戸、皿板、アングル等はオプションとなります。
