遮音防水ルーバー270　：　開発建材株式会社

アルミ防音防水ガラリ　

遮音防水ルーバー270 第8回中小企業優秀新技術新製品賞受賞

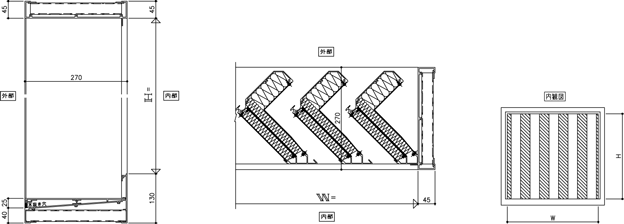

枠見込	開口率	枠仕様
270mm	45％	RC枠

※注1)試験散水量は毎分4000cc/m²(1時間当たりの降水量は240ミリに相当)、面風速は1.5m/s。

※注2)面風速には一般的に「面風速」と「通過風速(有効開口面風速)」がありますのでご注意ください。

※防水性能：(財)建材試験センター「換気ガラリの防水性能試験方法」に基づきます。「JSTM　L-6401」

※通気性能：(財)建材試験センター「換気ガラリの通気性能試験方法」に基づきます。「JSTM　L-6201」

※各製品の風切音についてはお問い合せ下さい。

防音性能（減音量：dB）
	遮音防水ルーバー 70	遮音防水ルーバー 100	遮音防水ルーバー 180	遮音防水ルーバー 250	遮音防水ルーバー 270	遮音ルーバー 100/50
125　（Hz）	4	5	6	9	9	5
250　（Hz）	3	7	8	9	8	7
500　（Hz）	8	9	14	17	15	12
1000　（Hz）	8	12	16	19	21	13
2000　（Hz）	11	11	17	23	24	13
4000　（Hz）	15	13	16	21	25	12

防水・通気性能
風速（m/s）	防水性能（※注1）	通気性能（※注2）
風速（m/s）	防水効率％	開口率	流量係数α	抵抗係数ζ
5	99.99	45％ ※機械換気時は32%でご設計下さい。推奨通過風速（有効開口面風速）＝3ｍ/ｓ ※「建築設備設計基準」より	（面風速時） 0.21 （通過風速時） 0.65	（面風速時） 23 （通過風速時） 2.4
10	99.95
15	99.92
20	99.90
25	99.82
30	99.79
